壓鑄件缺陷對電機的影響具有累積性和延遲性，其中電機的性能、可靠性和壽命會產生嚴重的破壞，可能在短期測試中未暴露，但在長期運行后引發災難性故障。壓鑄件涉及的缺陷種類繁多，造成的原因比較復雜，通常與工藝參數、磨具來設計、材料選擇或設備狀態有著直接的聯系。本文由小編給大家介紹下常考的一些缺陷類型、出現的因果了解以其搞定技術。

       首要壓鑄件缺陷如下：

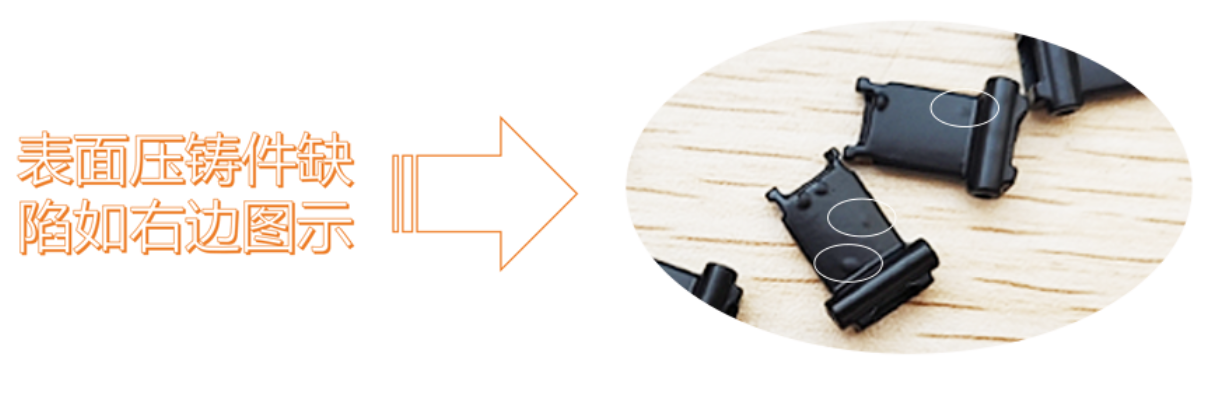

一、表面缺陷

流痕現象:因合金材料液流量的不光滑引發磨具溫差過低而會造成注射成型的極限速度過提高,因而表明會存在一條紋狀的污跡。

冷隔現象：金屬液不能融合形成的接縫會導致金屬液溫度和模具溫度過低、充型時候的壓力不足。

二、內部缺陷

氣孔現象：壓射過程中如果被卷入空氣的話，會讓脫模劑揮發氣體沒有及時排出來，表面或內部會出現圓形孔洞。

縮孔現象：補縮不足、凝固收縮會有不規則孔洞，多出現在厚壁處。

三、尺寸缺陷

變形和飛邊現象：如果是殘余應力、頂出不平衡、冷卻不均會鑄件翹曲或尺寸超差，另外合模力不足、模具的磨損或鎖模精度差會導致分型面處溢出薄片金屬。

那就該咋滿足壓鑄通病的狀況呢？

表面缺陷的流痕以及冷隔應對策略：①相關流痕上：需增長塑模的溫度，提倡溫度在150-250℃直接，其次來對其進行升級優化澆制的設計，詞有變高內澆口受力積，然后能來對其進行分階段中操控來調正壓射流速；②有關冷隔問題：可以提升 鋁液的室溫，建立室溫在630-670℃之前，另一方面加劇壓射力或高速收費站修改點須要提前就安排。

內部缺陷氣孔、縮孔的優化：①就出水孔都可以增大底濾槽、進氣口槽來整合進氣口軟件系統，動用進口真空壓鑄或模控溫制減掉成膜劑殘余物，大幅度降低慢速壓射強度（一般0.1-0.5m/s）。只能根據焊接鋼管壁厚變動；②大多數2-5秒來增高保壓耗時，seo鑄件構成，逃避焊接鋼管壁厚甲基化。

矯形工裝減少變形和檢查合模力優化飛邊：需要進行調整頂針的整體布置方法，可以采用工裝來進行矯形，并且同步調整檢查合模力。

 然而，上認為述的有差異的障礙可以會時現身，因而還要緊密結合中應藝研究分析的原因，好比出水孔和縮孔導入再次發生之時 ，需合理滿足出水孔。
